Le ballon tampon est souvent le grand oublié du local technique.
Entre les flèches et les piquages, un schéma hydraulique de chauffage avec ballon tampon est vite déroutant. On voit les deux montages que vous croiserez le plus souvent, et comment les lire.
Schéma hydraulique de chauffage avec ballon tampon : deux montages
Montage en série
Avec ce montage, le ballon tampon ajoute du volume au circuit sans séparer les débits. La pompe à chaleur alimente directement les émetteurs. Le ballon s’intercale généralement sur le retour.
Le ballon reçoit l’eau de retour par un piquage et la renvoie vers le générateur par l’autre. Le débit reste le même dans la PAC, dans les émetteurs et dans le ballon, avec un seul circulateur principal.
Vous l’utilisez surtout pour compenser un manque d’eau dans l’installation. Les cycles de la PAC s’allongent et les démarrages rapprochés diminuent. Ce montage ne découple pas les circuits équipés de plusieurs circulateurs.
Ce montage convient particulièrement lorsque :
- la PAC impose un volume d’eau minimal à respecter ;
- les radiateurs ou les boucles du plancher chauffant contiennent peu d’eau ;
- les robinets thermostatiques se ferment souvent.
Montage à quatre piquages
Avec quatre piquages, le ballon joue le rôle de séparateur hydraulique. Il crée une boucle primaire entre le générateur et le ballon. Une ou plusieurs boucles secondaires partent ensuite vers les émetteurs.
┌──► Départ chauffage Départ PAC ─────►│ │ Ballon tampon Retour PAC ◄─────│ └──◄ Retour chauffage
Le départ de la PAC arrive dans la partie haute du ballon. Son retour repart en général par la partie basse. Le circuit de chauffage fonctionne de la même manière, avec un départ en haut et un retour en bas, souvent sur la face opposée.
Chaque boucle secondaire dispose de son propre circulateur. La PAC conserve ainsi le débit demandé par son fabricant, même lorsque les vannes de zone réduisent le débit dans les radiateurs ou le plancher chauffant.
Ce montage s’impose dès que :
- plusieurs circuits fonctionnent avec des débits différents ;
- les radiateurs et le plancher chauffant demandent des températures distinctes.
Zones et variantes
Un schéma peut comporter :
- une zone radiateurs ;
- une zone plancher chauffant ;
- un préparateur d’eau chaude sanitaire ;
- un circuit de relève.
Sur le dessin, repérez toujours :
- les flèches de circulation ;
- les vannes d’isolement ;
- les sondes de température.

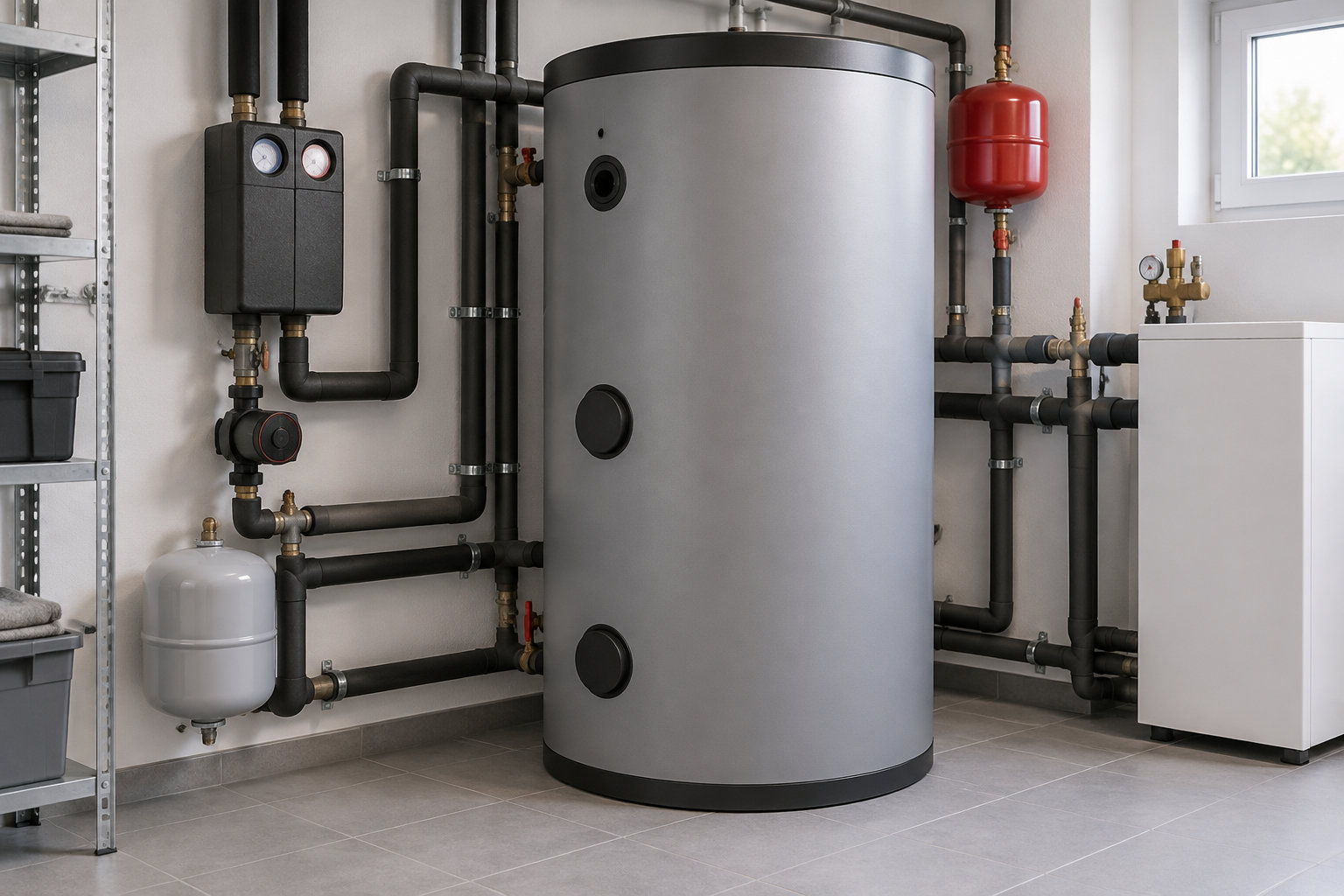

Le ballon tampon stocke la chaleur et sépare les débits
Stockage et circulation
Un ballon tampon contient l’eau du circuit de chauffage. Il garde une partie de la chaleur quand les besoins sont faibles. Il la rend ensuite quand le générateur s’arrête ou tourne moins fort.
La PAC chauffe le ballon pendant son fonctionnement. Les radiateurs ou le plancher chauffant prennent ensuite cette chaleur. Ils le font directement ou par un circuit secondaire avec un circulateur.
Le ballon remplit deux fonctions principales :
- ajouter du volume d’eau pour respecter le minimum imposé par la PAC ;
- séparer hydrauliquement le générateur des circuits de chauffage.
Stratification et cycles
La stratification, c’est la séparation naturelle des températures dans le ballon. L’eau chaude reste en haut. L’eau plus froide descend vers le bas.
Cette organisation vous aide à mieux utiliser la chaleur stockée. Le circuit de chauffage prend l’eau chaude en haut. Le bas du ballon, plus froid, reçoit le retour.
Pour préserver cette stratification, pensez à :
- limiter la vitesse de l’eau ;
- isoler correctement le ballon ;
- placer les sondes aux hauteurs prévues par la régulation.
Le volume tampon dépend de quatre choses : la puissance de la machine, l’eau déjà présente dans les émetteurs, le nombre de démarrages accepté, et la hauteur des sondes. Une seule valeur ne suffit pas.
Le raccordement d’une PAC dépend des débits et des émetteurs
Débits et équilibrage
La PAC doit conserver un débit compatible avec son échangeur. Quand les robinets thermostatiques ou les vannes de zone se ferment, le débit peut chuter au point de provoquer un défaut de fonctionnement.
Le professionnel vérifie notamment :
- le débit minimal indiqué dans la notice de la PAC ;
- le débit de chaque circuit ;
- la température de départ ;
- l’écart de température entre départ et retour.

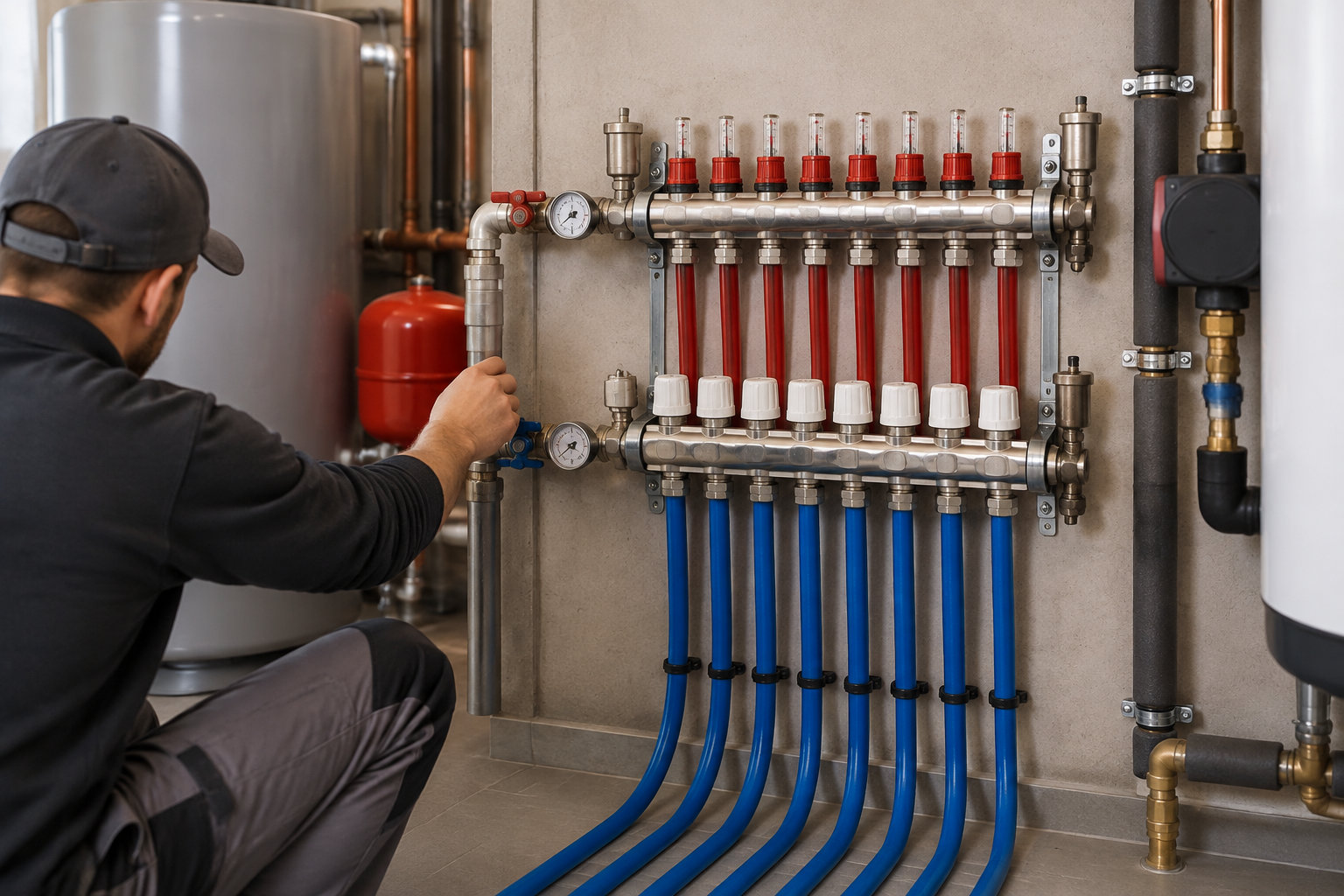

Une PAC qui alimente directement un plancher chauffant peut travailler avec une température de départ basse et une régulation selon la température extérieure. Le collecteur doit malgré tout rester équilibré boucle par boucle.
Avec des radiateurs anciens, la température demandée monte souvent et les débits varient beaucoup. Le ballon à quatre piquages sépare alors le débit de la PAC de celui du réseau de distribution.
Choix du montage
Optez pour le montage en série lorsque le problème principal reste le volume d’eau disponible. La PAC et le circuit de chauffage restent alors dans la même boucle hydraulique, sans séparation des débits.
Une PAC air/eau peut aussi puiser dans la chaleur du ballon pendant son dégivrage. Cette réserve limite la baisse de température envoyée vers les émetteurs pendant l’inversion du cycle.
Le volume minimal doit venir de la notice de la PAC : certains fabricants évoquent des ballons domestiques de 25 à 100 litres, selon le modèle, le réseau et la configuration.

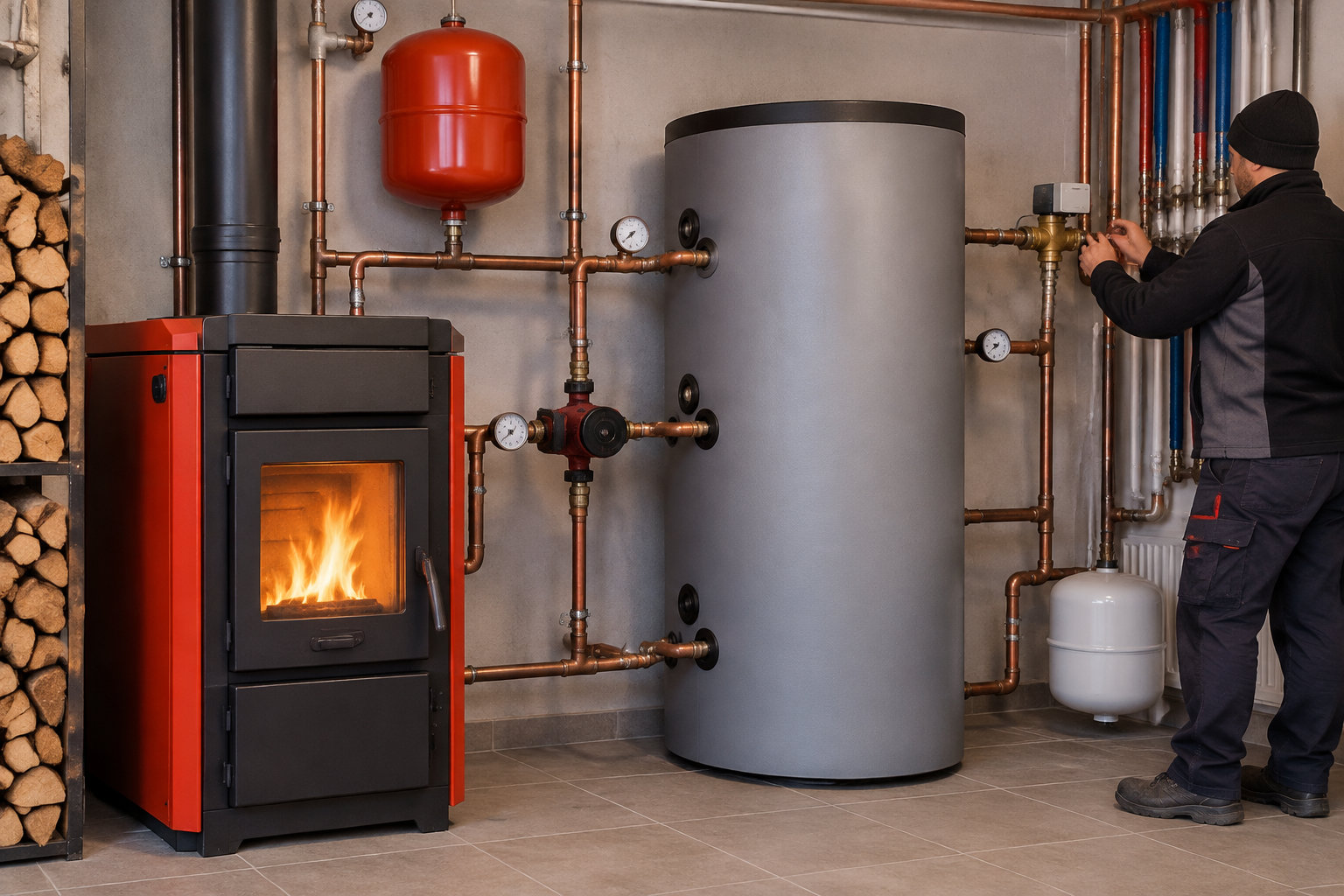

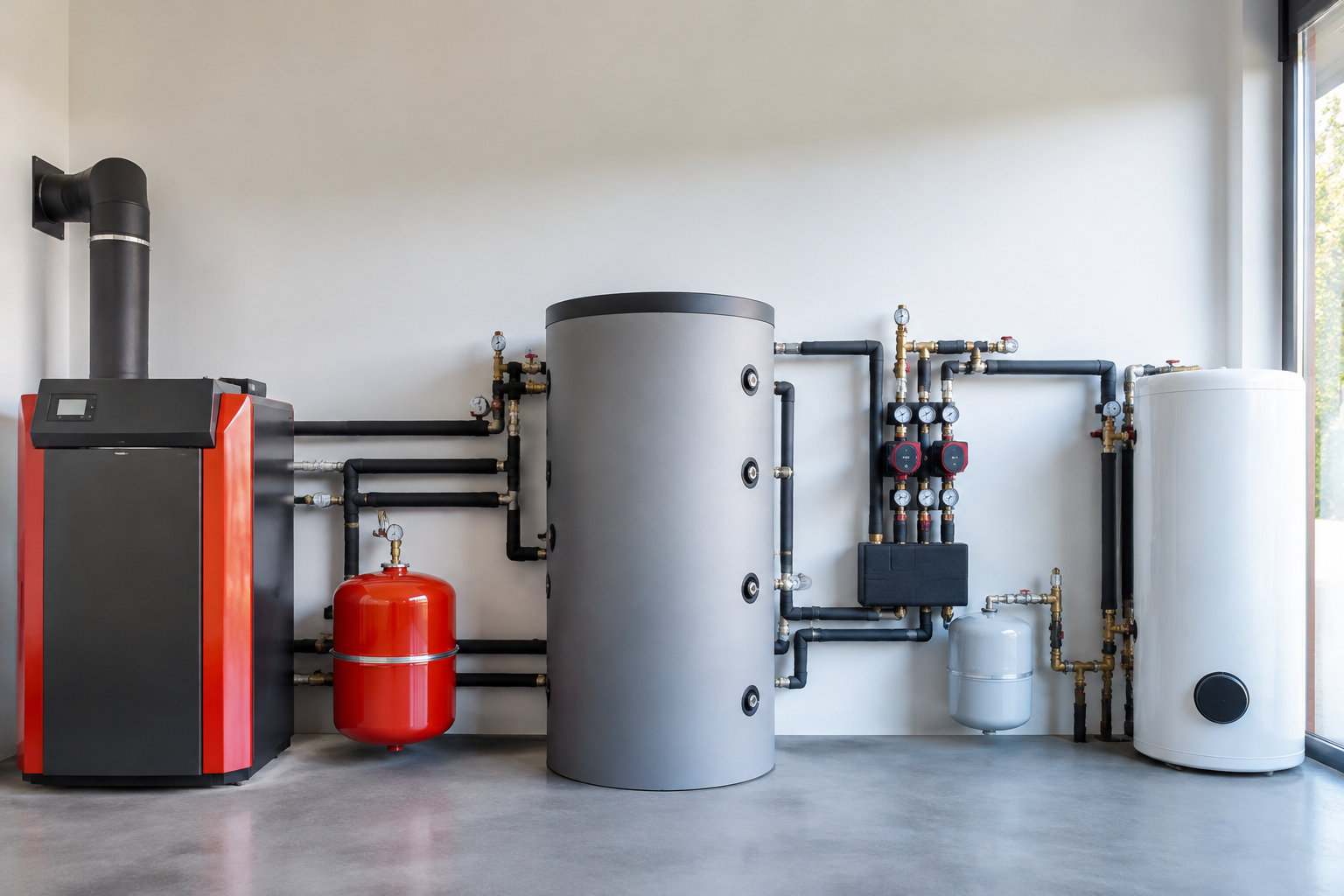

Une chaudière à bois charge le ballon par un circuit protégé
Circuit de charge
Une chaudière à bûches chauffe tant que le bois brûle. Le ballon tampon garde la chaleur que vos radiateurs ou votre plancher chauffant ne prennent pas tout de suite.
Le circuit suit ce chemin, de la chaudière jusqu’au retour :
- Chaudière bois : le départ chaud part vers le circuit de charge, avec son circulateur
- Partie haute du ballon tampon
- Partie basse du ballon tampon
- Retour protégé vers la chaudière bois
Ce circuit comprend en général :
- un circulateur
- une vanne de charge ou une vanne trois voies
- un dispositif de maintien de la température de retour
Ces organes empêchent l’eau froide du ballon de revenir directement dans le corps de chauffe.
Un retour trop froid favorise la condensation dans la chaudière et la corrosion de ses surfaces internes. Pour les chaudières bois, la température de retour se situe souvent autour de 50 à 60 °C.
Protection et dimensionnement
Le ballon doit absorber la puissance produite pendant la flambée. Pour une chaudière à bûches, une recommandation courante indique 50 à 55 litres de stockage par kilowatt. Pour une chaudière de 20 kW, cela fait environ 1 000 litres.
Le dimensionnement doit intégrer :
- la puissance nominale de la chaudière ;
- le volume de la chambre de combustion ;
- le volume d’eau des tuyauteries et des émetteurs ;
- la température maximale admissible.
Pour une chaudière biomasse à alimentation manuelle, les contrôles portent sur la présence d’un ballon tampon, la protection contre les retours froids, le vase d’expansion et la soupape de sécurité.
Une chaudière bois doit aussi être protégée contre la surchauffe. Selon l’appareil, elle peut utiliser une soupape thermique reliée à une arrivée d’eau froide. Elle peut aussi avoir une boucle de refroidissement ou un autre dispositif prévu par le fabricant.
Le chauffage et l’ECS utilisent des circuits à distinguer
Configurations combinées
Dans le ballon tampon, l’eau de chauffage reste séparée de l’eau chaude sanitaire. Vous retrouvez en général l’ECS dans l’un de ces trois dispositifs :
- un serpentin, qui chauffe l’eau sanitaire par la paroi,
- un échangeur à plaques, placé à part,
- un ballon sanitaire intégré au même corps.
Un ballon combiné réunit donc deux fonctions : un volume tampon pour le chauffage et un échangeur pour l’ECS.
Avec un serpentin, l’eau de chauffage cède sa chaleur à l’eau sanitaire sans que les deux fluides se mélangent. L’échangeur à plaques suit le même principe, mais demande en général une pompe et une régulation dédiées.
Choix du ballon et régulation
Le ballon tampon ne remplace pas le ballon d’ECS. Le premier répond aux besoins du circuit et aux cycles du générateur. Le second dépend de votre consommation d’eau chaude.

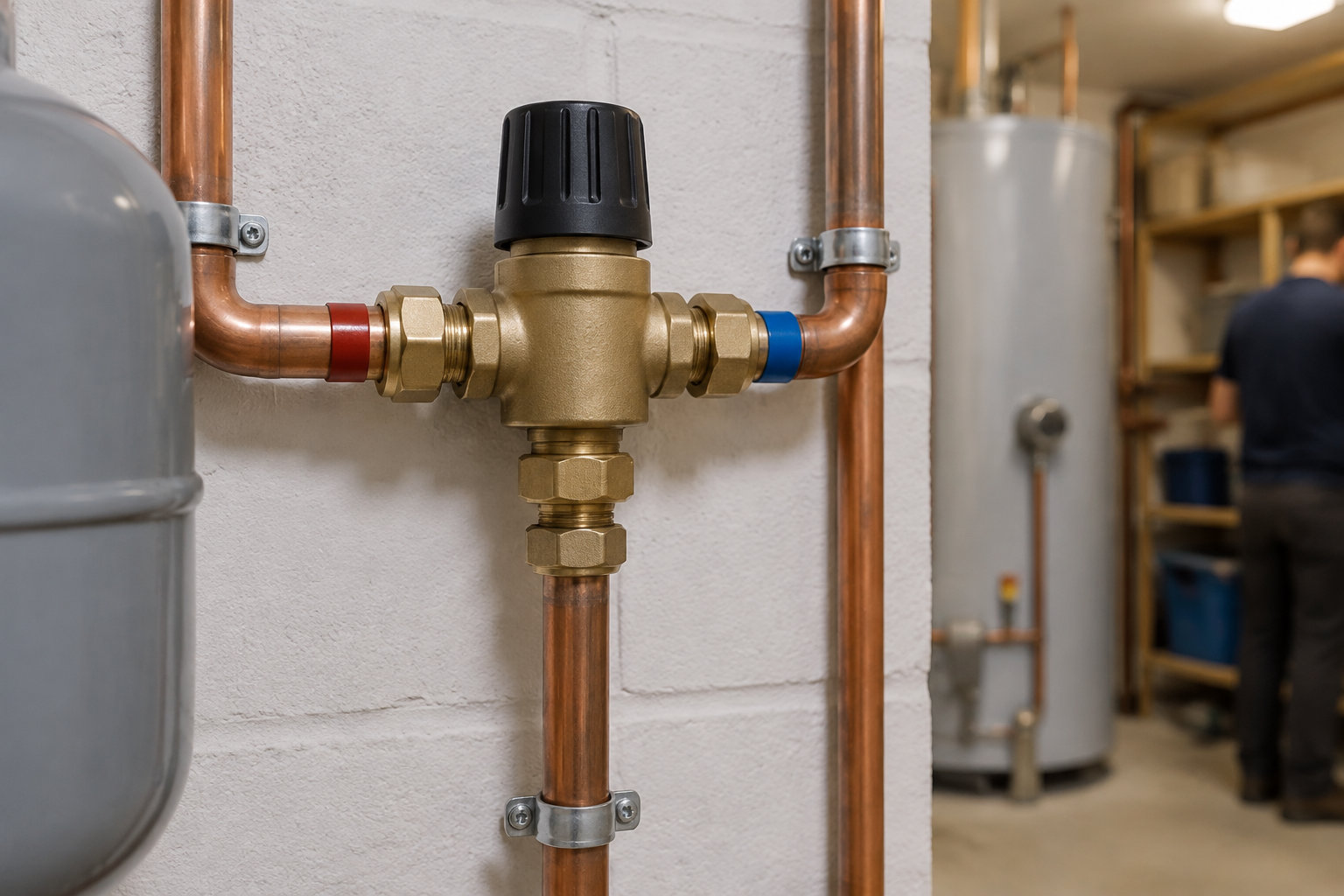

Pour limiter les brûlures, l’eau chaude stockée doit être mélangée avant les points de puisage. Un mitigeur thermostatique baisse la température distribuée tout en maintenant une température de stockage suffisante.
Le plancher chauffant doit recevoir une eau moins chaude. Une vanne mélangeuse, une sonde et un dispositif de sécurité assurent cette limite. Qualit’EnR indique 55 °C sur le réseau de distribution en aval du ballon.
Isolez le ballon et les tuyauteries placés dans un local non chauffé. Sans isolation, les pertes grimpent et peuvent effacer une partie du gain du stockage.
Les organes de sécurité encadrent chaque raccordement hydraulique
Expansion et protection thermique

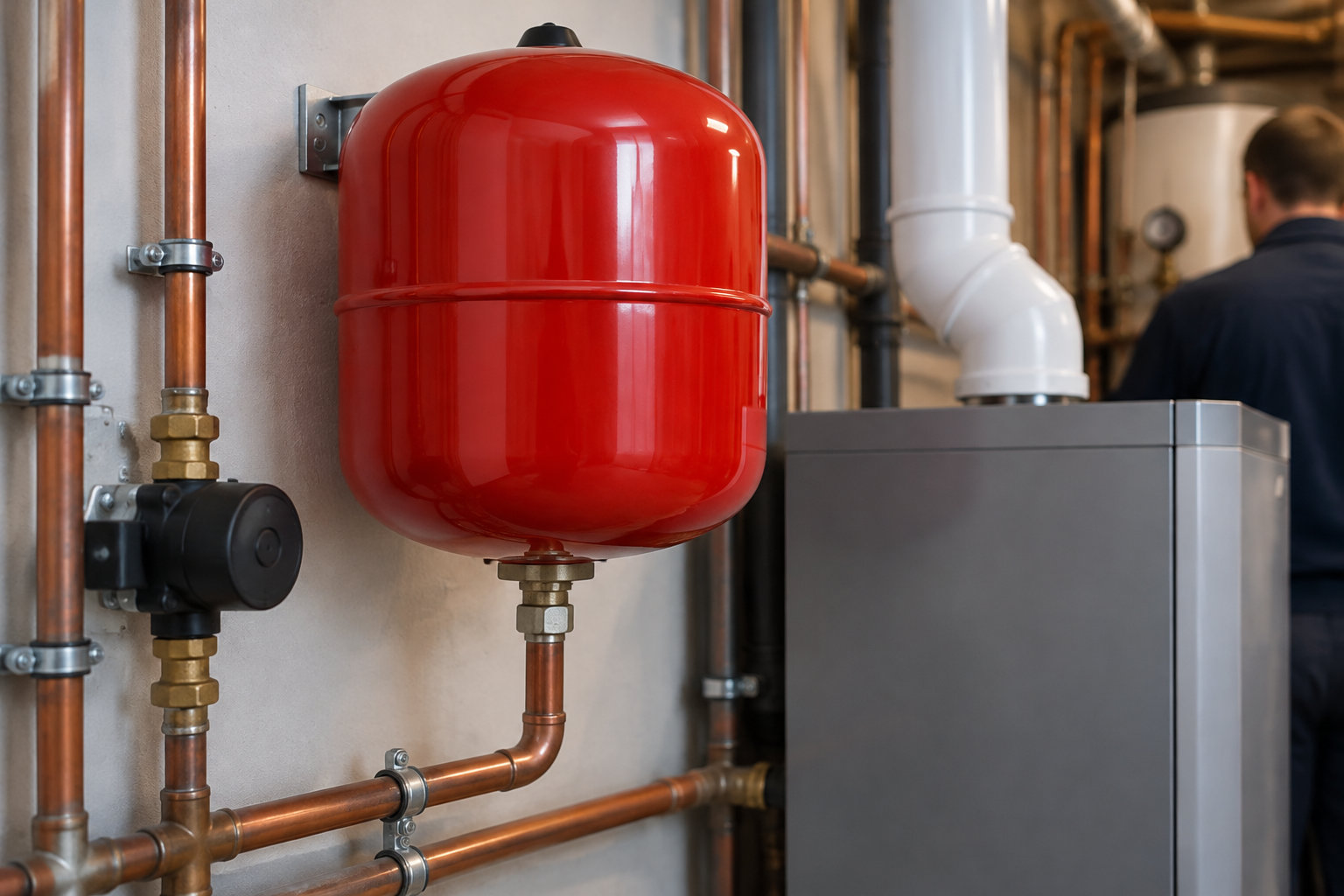

L’eau augmente de volume quand elle chauffe. Le vase d’expansion absorbe cette variation et limite la hausse de pression dans le circuit fermé.
Le volume du vase doit tenir compte de toute l’eau de l’installation. Celle du ballon tampon compte aussi. Un grand ballon peut donc exiger un vase bien plus important que celui du générateur seul.
Le circuit doit aussi comporter une soupape de sécurité adaptée à la pression maximale admissible. Elle évacue l’eau lorsque la pression dépasse son seuil de déclenchement.
Les raccordements du vase d’expansion et de la soupape de sécurité ne doivent jamais pouvoir être isolés par une vanne fermée.

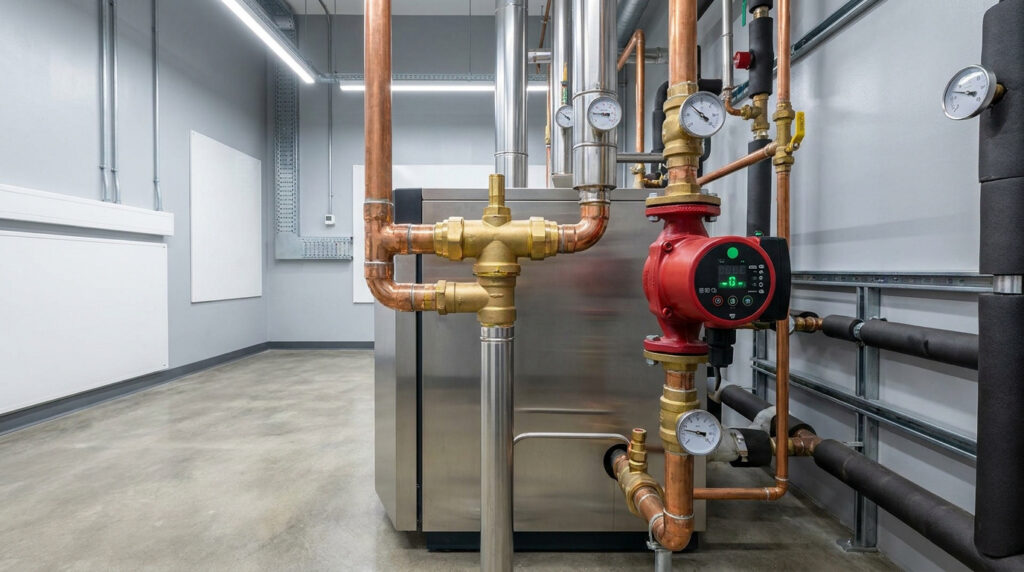

Pression et circulation
Le remplissage passe par un réducteur de pression et un disconnecteur. Ces deux appareils empêchent l’eau du chauffage de remonter vers le réseau d’eau potable.
Un purgeur automatique évacue l’air accumulé dans les points hauts. Le ballon, les collecteurs et les parties hautes des conduites doivent rester accessibles pour faciliter la purge.
Un filtre ou un pot à boues sur le retour est recommandé si l’installation contient des radiateurs anciens ou si les tuyauteries peuvent libérer des particules. Les boues réduisent le débit et encrassent les échangeurs.

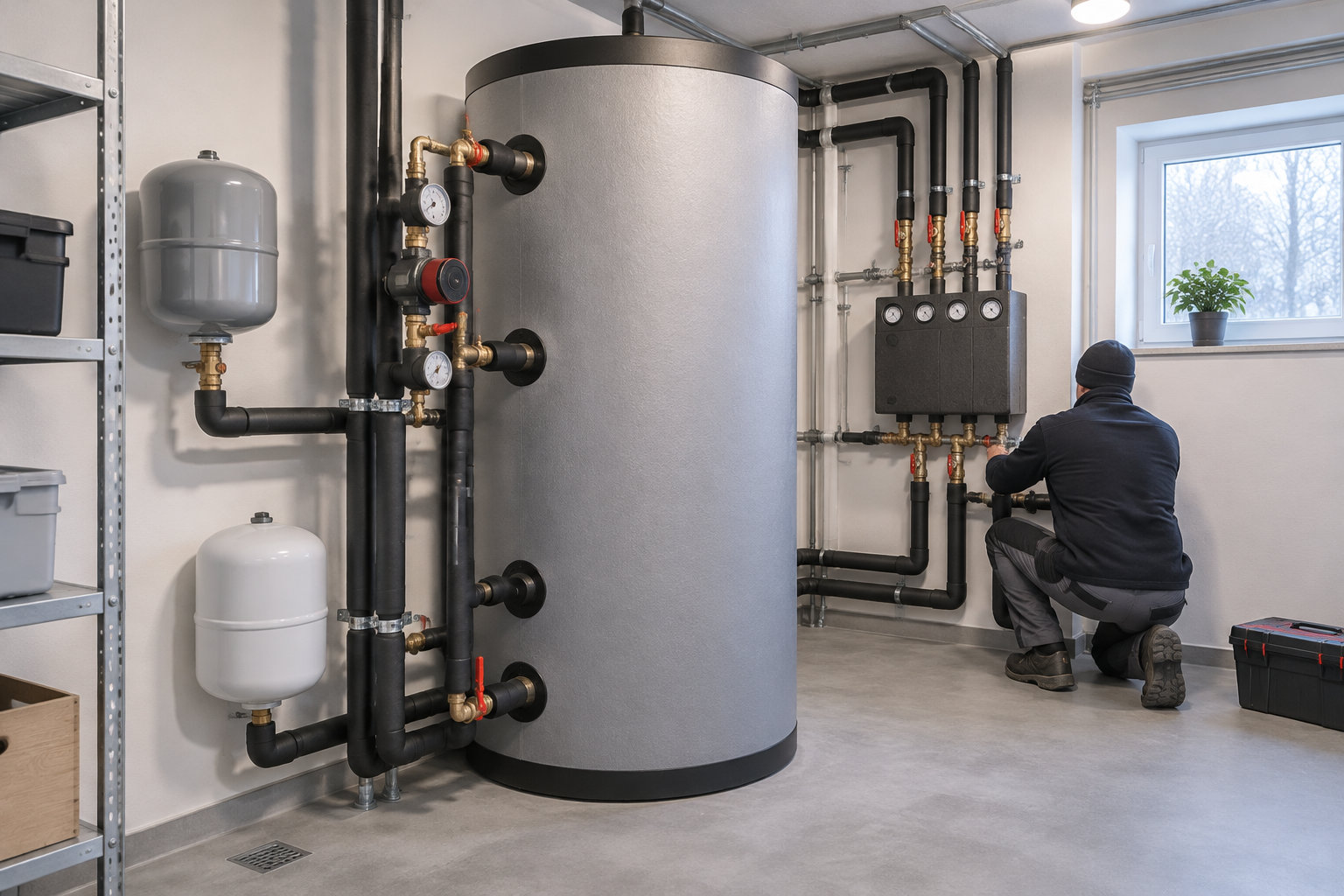

Piquages, capacité et pression déterminent le choix du ballon
Capacité et piquages
Le nombre de piquages indique la fonction hydraulique du ballon. Deux piquages servent surtout à ajouter du volume. Quatre permettent de séparer le circuit primaire du circuit secondaire.
Le choix du ballon repose sur quatre points :
- le nombre de piquages nécessaires ;
- le diamètre des raccordements ;
- la position des départs et des retours ;
- l’emplacement des sondes.
Limites et implantation
Prévoyez un local hors gel. Gardez les conduites courtes et laissez un accès suffisant autour du ballon. Les sondes, brides, purges, vannes et raccords de maintenance doivent rester accessibles.
Le ballon doit être bien isolé. Bouchez les raccordements inutilisés. Les départs doivent limiter les circulations naturelles qui refroidissent le stockage.
La pression maximale du ballon doit rester compatible avec celle du circuit. Certains ballons domestiques supportent 3 bars et 95 °C. Vérifiez ces limites dans la notice du modèle installé.
Un schéma générique ne suffit pas pour choisir les diamètres, la puissance des circulateurs ou la taille du vase. Faites vérifier la note de dimensionnement, le volume réel d’eau, les pertes de charge, les températures et les sécurités par un professionnel qualifié.
Avant de signer un devis, demandez à votre installateur le schéma exact qu’il prévoit, avec les piquages, les départs et les circulateurs de chaque boucle. Un plan précis vous permet de vérifier que chaque circuit recevra bien l’eau dont il a besoin.
