L’essentiel à retenir : le choix entre un faisceau 7 ou 13 broches dépend du PTAC de votre remorque et de vos besoins en accessoires. Si le 7 broches suffit pour les signaux de base, le standard 13 broches est indispensable pour alimenter un réfrigérateur ou activer les feux de recul obligatoires sur les modèles récents, garantissant ainsi votre sécurité et votre confort.
Saviez-vous qu’une mauvaise connexion de masse est la cause principale de la majorité des pannes d’éclairage sur les attelages ? Il est fréquent de se retrouver face à des feux qui clignotent de manière anarchique au moment de prendre la route.
Réussir le branchement électrique remorque voiture demande simplement de la méthode et le respect des codes couleurs. Nous allons voir ensemble comment réaliser un câblage fiable pour sécuriser vos trajets.

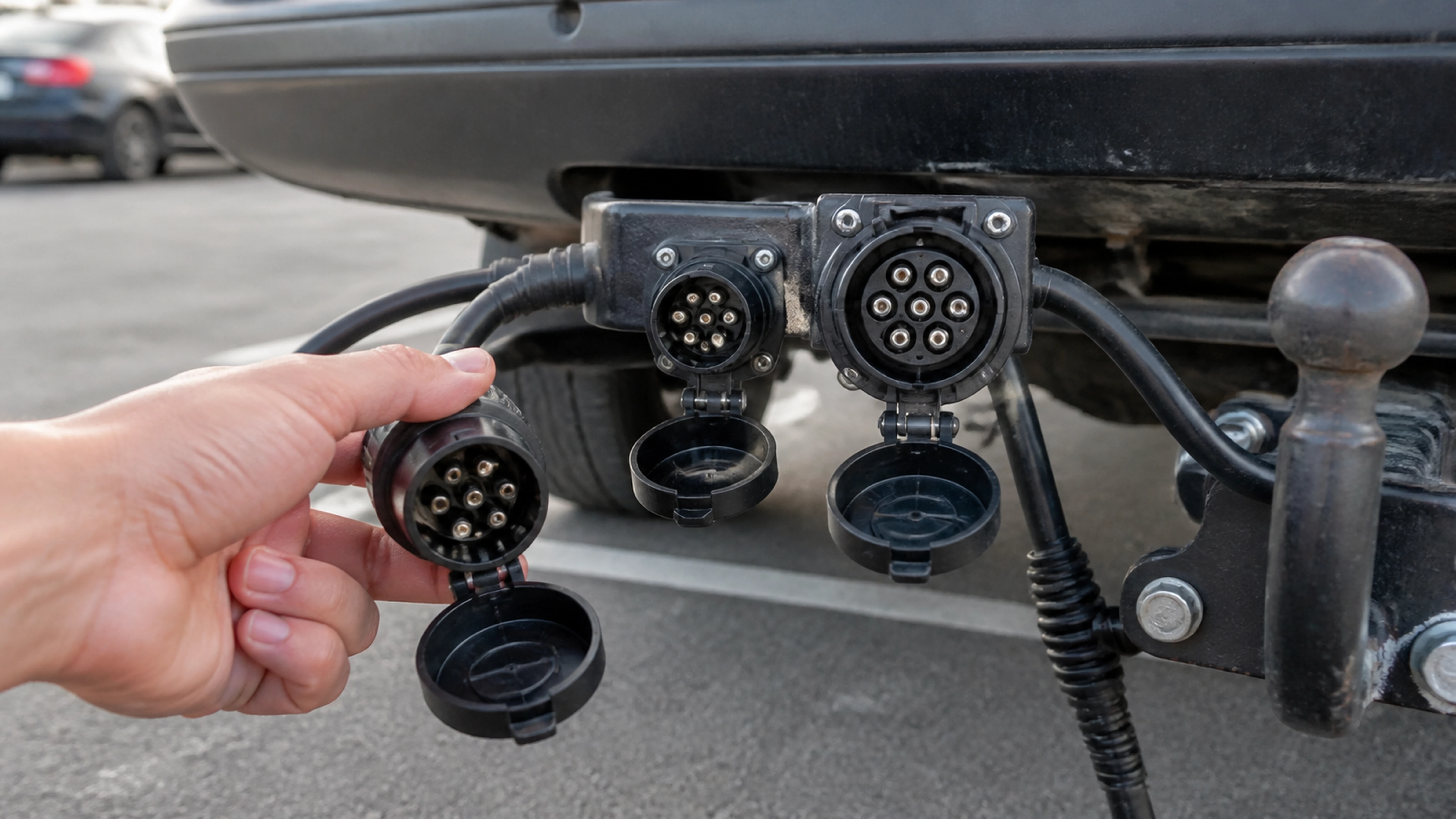

- Branchement électrique remorque voiture : comment choisir entre 7 et 13 broches ?
- 5 outils et vérifications avant de toucher aux fils
- Schémas et étapes pour un raccordement sans erreur
- Comment tester et protéger vos connexions sur la durée ?
Branchement électrique remorque voiture : comment choisir entre 7 et 13 broches ?
Le format 7 broches transmet les signaux lumineux basiques comme les feux stop ou les clignotants, tandis que le 13 broches gère le recul et l’alimentation permanente 12V. Ce choix dépend du PTAC de votre remorque et de vos accessoires.
Le passage d’une section à l’autre permet de bien distinguer les besoins basiques des usages plus complexes.
La prise 7 broches pour les usages standards
Ce connecteur assure vos fonctions vitales de sécurité. Il pilote les feux de stop, les clignotants et les veilleuses. Ces éléments restent indispensables pour circuler légalement sur la route.
Ce modèle convient parfaitement aux petites remorques bagagères. Son coût est réduit et son installation demeure simple. C’est le standard historique pour vos transports légers sans électronique complexe.
Notez bien l’absence de feu de recul. L’alimentation permanente pour accessoires n’est pas disponible ici.
Mais si vous prévoyez de partir en vacances avec une installation plus lourde, la donne change radicalement.
Le système 13 broches pour les caravanes et besoins modernes
Ce système permet d’alimenter un réfrigérateur durant vos trajets. Il offre un confort supérieur pour les caravaniers. Votre batterie interne peut aussi se recharger en roulant vers votre destination.
Le passage au 13 broches est devenu la norme pour assurer la compatibilité avec les feux de recul obligatoires sur les remorques récentes.
Il gère aussi les systèmes de stabilisation électronique. Ce branchement électrique remorque voiture évite les erreurs grâce au verrouillage quart-de-tour.
5 outils et vérifications avant de toucher aux fils
Avant de manipuler votre faisceau, vous devez préparer votre plan de travail et sécuriser les composants électriques existants.
L’inventaire du matériel pour intervenir proprement
Pour réussir votre branchement électrique remorque voiture, rassemblez ces éléments indispensables :
- Pince à dénuder
- Tournevis d’électricien
- Multimètre digital
- Cosses à sertir
- Graisse silicone
Privilégiez les cosses à sertir pour vos raccordements. Les simples torsades de fils s’oxydent vite. Elles provoquent souvent des faux contacts dangereux. Un sertissage propre garantit une conductivité optimale sur le long terme. C’est un gage de fiabilité absolue pour vous.
Appliquez une fine couche de graisse silicone sur les plots. Cela protège efficacement les contacts contre l’humidité et la corrosion.
L’étape de vérification des fusibles et ampoules
Testez vos ampoules avec une source 12V externe avant tout. Cela permet d’écarter une panne matérielle. Vérifiez l’état des filaments pour chaque bloc optique de la remorque.
Contrôlez les fusibles dédiés dans le boîtier du véhicule. Un court-circuit passé a pu griller une protection. Remplacez tout élément suspect par un modèle de même ampérage sans attendre.
Inspectez visuellement la gaine des câbles. Cherchez des traces de frottement ou des coupures. Informez-vous aussi sur les spécificités du matériel comme pour le Tout savoir sur le cable de raccordement four et les normes afin de comprendre les isolations.
Schémas et étapes pour un raccordement sans erreur
Une fois le matériel prêt, il s’agit de suivre scrupuleusement le schéma de câblage pour éviter tout dysfonctionnement lumineux.
Maîtriser le code couleur du faisceau 7 broches
Le fil jaune gère le clignotant gauche et le bleu l’antibrouillard. Respectez ces standards pour que les autres usagers comprennent vos intentions sur la route.
Le fil blanc assure la masse. Raccordez-le en priorité pour stabiliser tout le circuit électrique de votre attelage.
Les feux de position utilisent les fils marron et noir à relier aux plots correspondants.
Câbler une prise 13 broches (Jaeger et Multicon)
| N° Plot | Fonction | Couleur |
|---|---|---|
| 1 à 7 | Fonctions de base (identiques au 7 broches) | Standard |
| 8 | Feu de recul | Rose |
| 9 | +12V permanent | Orange |
| 10 | +12V après contact | Gris |
| 11 à 13 | Masses spécifiques | Blanc/Noir |
Séparez bien les masses de puissance. Le standard Jaeger utilise un verrouillage à baïonnette très fiable.
Vérifiez votre modèle. Le système Multicon reste compatible avec les anciennes fiches 7 broches.
Techniques de dénudage et fixation des fils
Dénudez le câble sur cinq millimètres avec une pince adaptée. Un conducteur abîmé chauffe et finit par rompre sous la vibration.
Insérez les fils au fond des plots. Évitez les brins baladeurs qui pourraient causer un court-circuit immédiat.
Serrez la vis fermement sans excès. Trop de force écrase le métal et fragilise la connexion électrique.
Comment tester et protéger vos connexions sur la durée ?
Après le montage, un test rigoureux et un entretien régulier préviendront les pannes intermittentes lors de vos futurs déplacements.
Dépannage au multimètre et à la lampe témoin
Testez chaque plot moteur tournant avec votre multimètre. Si vos feux clignotent en alternance, la masse est probablement défaillante. Nettoyez le point de contact sur le châssis du véhicule.
En cas de couleurs exotiques, suivez le parcours des fils. Identifiez chaque fonction manuellement pour éviter toute erreur de branchement électrique remorque voiture définitive.
Protection contre la corrosion et l’humidité
Utilisez un spray contact électrique deux fois par an. Cela dissout l’oxydation verte qui bloque le courant. Voici des conseils sur la résistance prise terre trop élevée : solutions et normes.
Remettez toujours le capuchon de protection après usage. Cela évite l’accumulation d’eau et de poussière dans les alvéoles de la prise femelle.
Stabilisation du faisceau contre les vibrations
Fixez le câble avec des colliers de serrage en plastique. Laissez une boucle d’aisance pour les virages. Cela évite les tractions brutales qui arrachent les fils des plots.
Utilisez des gaines thermo-rétractables sur les raccords exposés. Elles assurent une étanchéité parfaite contre les projections de la route. Votre installation restera ainsi propre et fonctionnelle durant des années.
Maîtriser le branchement électrique remorque voiture garantit votre sécurité grâce à un câblage rigoureux, du choix des broches au respect du code couleur. Vérifiez vos ampoules, soignez la masse et protégez vos contacts contre la corrosion pour rouler sereinement. Prenez la route en toute confiance avec un attelage parfaitement opérationnel !
FAQ
Pourquoi devrais-je privilégier une prise 13 broches plutôt qu’une 7 broches ?
Le choix dépend réellement de votre usage. La prise 7 broches est parfaite pour les petites remorques bagagères car elle gère les fonctions de sécurité de base comme les clignotants et les feux stop. Cependant, si vous possédez une caravane ou une remorque récente, le système 13 broches est indispensable pour bénéficier du feu de recul, de l’antibrouillard et surtout d’une alimentation permanente 12V pour votre réfrigérateur.
Notez d’ailleurs que les prises 13 broches, comme le standard Jaeger, offrent un verrouillage à baïonnette bien plus sécurisé contre les vibrations. Si vous avez un vieux véhicule, sachez qu’il existe des adaptateurs très pratiques pour passer d’un format à l’autre sans avoir à tout recâbler.
Comment puis-je tester le branchement électrique de ma remorque avec un multimètre ?
Pour vérifier votre installation, réglez votre multimètre sur la tension continue (12V). Moteur tournant ou contact mis, placez la sonde noire sur le plot de masse (souvent le blanc) et la sonde rouge sur les autres broches une par une. Vous devriez obtenir une lecture proche de 12 volts pour chaque fonction activée, comme les clignotants ou les veilleuses.
Si vous n’obtenez aucune valeur, utilisez la fonction continuité de votre appareil pour tester vos fusibles ou détecter une éventuelle rupture de câble. C’est une méthode infaillible pour savoir si le souci vient de la voiture ou du faisceau de la remorque avant de prendre la route.
Que faire si les feux de ma remorque clignotent de manière anarchique ?
Ce phénomène est presque toujours le signe d’une masse défaillante. Le courant ne trouvant pas son chemin de retour par le fil blanc (broche n°3), il tente de passer par les autres filaments, créant ces sapins de Noël lumineux. Je vous conseille de vérifier immédiatement la propreté du contact entre le fil de masse et le châssis de votre remorque.
Pensez aussi à inspecter l’état de vos connecteurs. L’oxydation verte qui s’installe avec l’humidité bloque le passage du courant. Un petit coup de spray nettoyant pour contacts électriques deux fois par an suffit généralement à prévenir ces désagréments et à stabiliser votre signal lumineux.
Existe-t-il un code couleur standard pour ne pas se tromper dans les fils ?
Absolument, et il est très important de le respecter pour votre sécurité. En 7 broches, le jaune est pour le clignotant gauche, le vert pour le droit, et le rouge pour les feux stop. Le fil blanc est crucial puisqu’il représente la masse. Pour les systèmes 13 broches, le schéma s’enrichit de couleurs comme le rose pour la marche arrière ou le marron pour l’alimentation constante.
Gardez à l’esprit que même si ces standards européens existent, une vérification visuelle de vos blocs optiques est toujours plus prudente. Assurez-vous que chaque fil arrive bien au bon plot pour que les conducteurs derrière vous comprennent parfaitement vos intentions de freinage ou de changement de direction.
